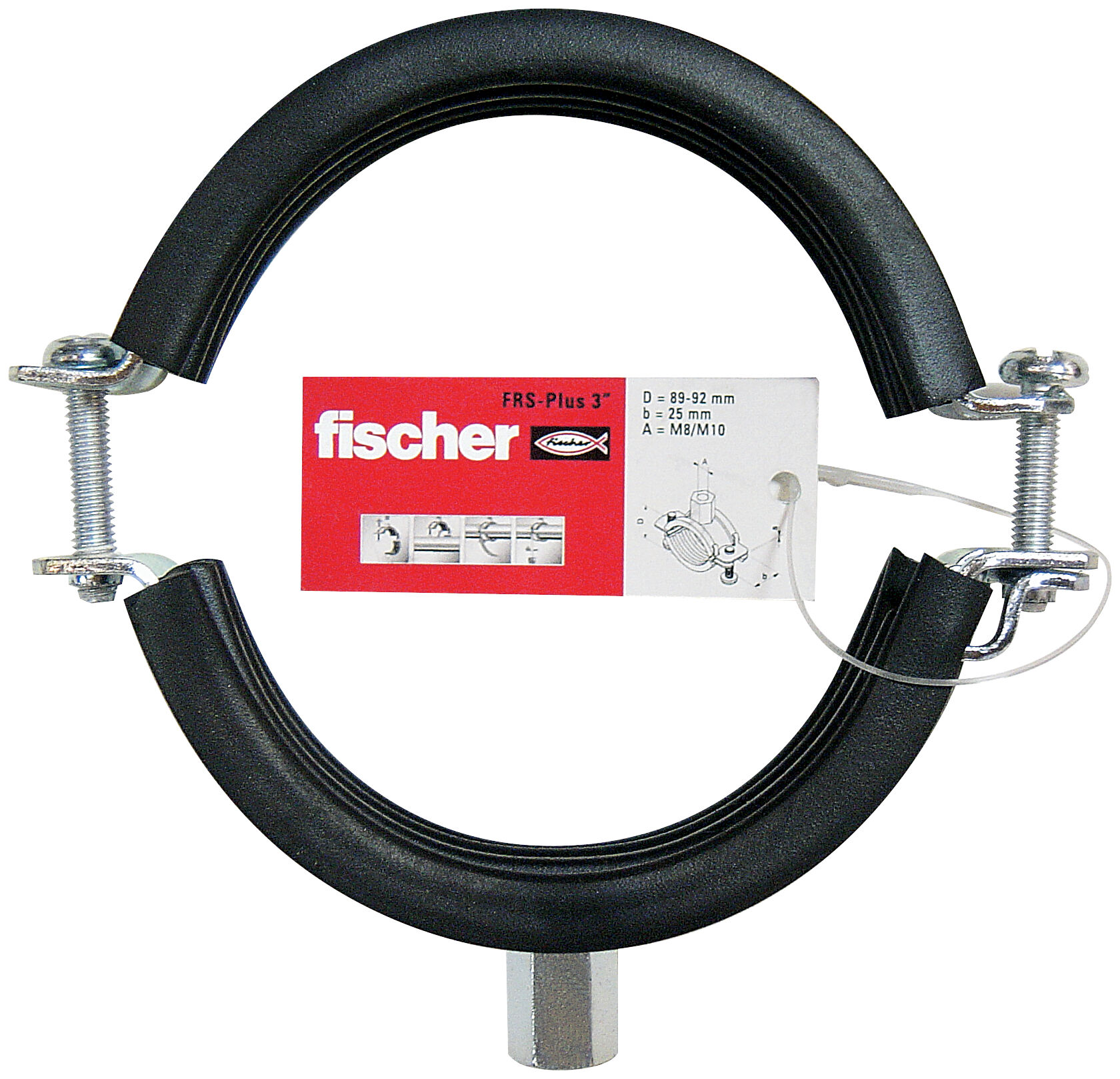

Rohrschelle FRS Plus

Die zweischraubige Rohrschelle mit Schnellverschluss

Die fischer Rohrschelle FRS Plus ist eine zweischraubige Rohrschelle aus galvanisch verzinktem Stahl der Werkstoffgüte DD11 mit Kombi-Anschlussgewinde M 8/M 10 und einem Schallschutznachweis. Der Plus-Schnellverschluss ermöglicht eine einfache und zeitsparende Montage. Die Ausführung mit zwei Schrauben erlaubt die optimierte Anpassung an den Rohraußendurchmesser. Zusammen mit dem Kombi-Anschlussgewinde erhöht dies die Flexibilität. Damit können Rohrleitungen mit einem Außendurchmesser von 12 - 119 mm mit Gewindestange oder Stockschraube im Innenbereich befestigt werden. Die Rohrschelle entspricht mit einer chlor- und silikonfreien Schalldämmeinlage den Anforderungen der DIN 4109.

Produktbeschreibung

Vorteile
  • Der Schnellverschluss ermöglicht eine einfache und zeitsparende Montage.
  • Das Einrasten des Sicherheitsverschlusses gewährleistet die sichere Rohrjustage ohne Aufspringen der Schelle.
  • Der feste Sitz der Schalldämmeinlage verhindert das Herausfallen bei der Rohrjustage.
  • Die Anschlussmutter mit Kombigewinde M8/M10 ermöglicht eine optimierte Lagerhaltung.
  • Die Zweischraubigkeit ermöglicht die optimierte Anpassung auf den Rohraußendurchmesser.
  • Die Verlustsicherung der Schraube gewährt eine problemlose Montage.
Eigenschaften
  • Werkstoff: Stahl DC01 (Werkstoff-Nr. 1.0330) nach DIN EN 10130
  • Verzinkung: galvanisch verzinkt, 5 - 9 µm
  • Anschlussmutter: widerstandsgeschweißt, M8 / M10, SW 13
  • Verschlussschraube: Flachkopfschraube mit Kombikreuzschlitz
  • Werkstoff Schalldämmeinlage: EPDM; chlorfrei; silikonfrei
  • Schalldämmung: für DIN 4109
  • Temperaturbereich: -40 °C bis +100 °C
  • Härte: 55 ± 5° Shore A
  • Brandverhalten: DIN 4102: Klasse B2

Produktvarianten


19 Produktvariante(n) gefunden

19 Produktvariante(n) gefunden

Variante
Spannbereich

D

Max. empf. statische Last (zentr. Zug)

Nempf.

Anschlussgewinde

A

Nenngröße
Art.-Nr. 079440

12 - 15 [mm]

0,80 [kN]

M8 / M10

1/4" [in]

Art.-Nr. 079441

15 - 19 [mm]

0,80 [kN]

M8 / M10

3/8" [in]

Art.-Nr. 079442

20 - 24 [mm]

0,80 [kN]

M8 / M10

1/2" [in]

Art.-Nr. 079443

25 - 30 [mm]

0,80 [kN]

M8 / M10

3/4" [in]

Art.-Nr. 079444

32 - 37 [mm]

0,80 [kN]

M8 / M10

1" [in]

Art.-Nr. 079445

40 - 45 [mm]

1,00 [kN]

M8 / M10

1 1/4" [in]

Art.-Nr. 079446

48 - 54 [mm]

1,00 [kN]

M8 / M10

1 1/2" [in]

Art.-Nr. 079447

55 - 61 [mm]

1,00 [kN]

M8 / M10

2" [in]

Art.-Nr. 079449

63 - 67 [mm]

1,00 [kN]

M8 / M10

[in]

Art.-Nr. 079450

68 - 73 [mm]

1,80 [kN]

M8 / M10

[in]

Art.-Nr. 079451

72 - 80 [mm]

1,80 [kN]

M8 / M10

2 1/2" [in]

Art.-Nr. 079452

80 - 86 [mm]

1,80 [kN]

M8 / M10

[in]

Art.-Nr. 079453

87 - 92 [mm]

1,80 [kN]

M8 / M10

3" [in]

Art.-Nr. 079454

95 - 103 [mm]

1,80 [kN]

M8 / M10

[in]

Art.-Nr. 079455

108 - 116 [mm]

1,80 [kN]

M8 / M10

4" [in]

Art.-Nr. 049866

60 - 64 [mm]

[kN]

M8 / M10

2" [in]

Art.-Nr. 049867

74 - 78 [mm]

[kN]

M8 / M10

2 1/2" [in]

Art.-Nr. 049868

87 - 92 [mm]

[kN]

M8 / M10

3" [in]

Mehr Ergebnisse
Gesehen 18 von 19 Variante(n)
0

in den Warenkorb gelegt

Anwendung und Zulassung

Anwendungen
  • Befestigung von Rohrleitungen mit Gewindestangen oder Stockschrauben
