fischer Konsolenset M . Lärmschutz KSU - 600

Produktvarianten

Bilddaten herunterladen

Top Features

Korrosionsgeschützt durch galvanische Verzinkung.
Spart Zeit und Kosten bei Montage durch bereits abgelängte Schienen.
Einfache Montage durch flexible Ausrichtung der Schallschutzelemente.
Optimale Schallentkopplung durch Schallschutzelemente.

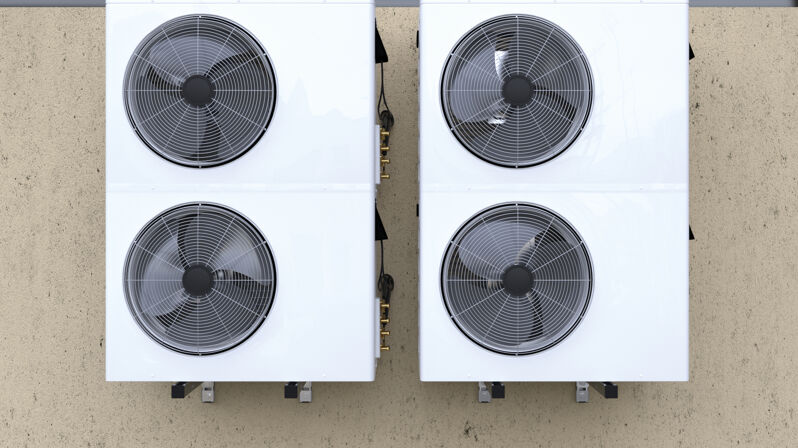

Das komplette Set zur schallentkoppelten Befestigung von Klimaanlagen an Wänden.

Vorteile

Die KSU-Sets sind in zwei unterschiedlichen Varianten erhältlich: KSU ohne Schalldämmelement und das KSU S mit Schalldämmelement.
Die unterschiedlichen Längen der horizontalen Konsolen in Verbindung mit der FCN-Clix-P8-Schiebemutter ermöglichen eine flexible Ausrichtung der Schallschutzelemente und vereinfachen die Montage.
Die integrierte FCN-Clix-P10-Schiebemutter mit Schrauben zur Befestigung der Auslegerkonsolen vereinfacht die Montage und das Ausrichten
Das KSU als Set mit fertig abgelängten Schienen verhindert wirksam den Mehraufwand für das Zusammenstellen einzelner Bauteile.

Das fischer Konsolenset KSU ist ein komplettes Set zur Befestigung von Klimaanlagen, Pumpen oder Ventilatoren an Wänden. Das Set besteht aus den fischer Montageschienen MS 38/40, den Hammerkopfschrauben HS sowie den Schiebemuttern SM. fischer bietet die Konsolensets KSU in unterschiedlicher Ausführung mit Auslegerkonsolen in den Längen von 440 - 600 mm. Die Ausführung KSU-S enthält zusätzlich 4 Vibrationsdämpfer. Die Komponenten der Sets mit Sendizimir-Verzinkung sind aus hochwertigem Stahl hergestellt.

Eigenschaften

Werkstoff Schienen: Stahl S250GD+Z275 (Werkstoff-Nr. 1.0242) nach DIN EN 10346
Werkstoff Konsolen: Stahl S235JR (Werkstoff-Nr. 1.0037) nach DIN EN 10025
Verzinkung Schienen: sendzimirverzinkt
Verzinkung Konsolen: galvanisch verzinkt

Länge( L )	600 mm
Material	Galvanisch verzinkter Stahl
Oberflächenschutz	anodisiert/eloxiert
Lastniveau	Leicht
Max. empfohlene Last bei Lastfall 1( F_empf )	0,75 kN
Max. empfohlene Last bei Lastfall 2( F_empf )	0,75 kN
Produkttyp	Konsolenset
Profi / DIY	Profi
Menge	2 Stück
GTIN (EAN-Code)	4048962377934
