Art.-Nr. 43631

GTIN (EAN-Code): 4006209436318

fischer Injektions-Innengewindeanker FIS E 11 x 85 M 6

Produktvarianten

BIM/CAD Daten

Bilddaten herunterladen

Top Features

Handelsübliche metrische Schrauben und Gewindestangen können verwendet werden. Dies reduziert Kosten und Komplexität.
Oberflächenbündige Demontage möglich. Befestigungspunkt kann wiederverwendet werden.
ETA-Zulassung für maximale Sicherheit.

Das vielseitige Befestigungssystem mit Injektions-Innengewindeanker für Mauerwerk.

Vorteile

Das Befestigungssystem aus Innengewindeanker FIS E und einem der Injektionsmörtel FIS V Plus, Montagemörtel FIS VL oder FIS V Zero kann je nach Anforderung individuell ausgewählt werden und ermöglicht dadurch ein breites Anwendungsspektrum.
Das breite Sortiment eröffnet variable Einsatzmöglichkeiten.
Der Innengewindeanker FIS E ermöglicht die oberflächenbündige Demontage sowie Wiederverwendung des Befestigungspunktes und bietet dadurch optimale Flexibilität.

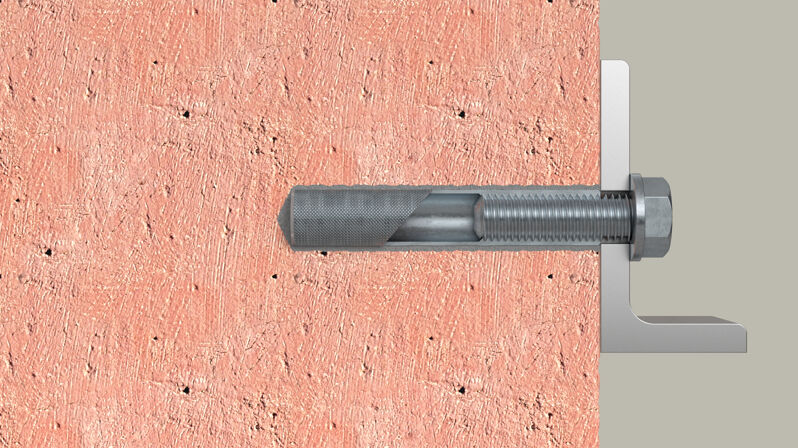

Der fischer Injektions-Innengewindeanker FIS E aus galvansch verzinktem Stahl ist die Systemkomponente für die Verwendung der fischer Injektionsmörtel in Mauerwerk. Das Setzen des Innengewindeankers erfolgt von Hand unter leichten Drehbewegungen. In Vollstein verklebt der Injektionsmörtel die Innengewindehülse vollflächig mit der Bohrlochwandung. In Lochbaustoffen wird der Mörtel durch die Gitter der Ankerhülse gedrückt und verbindet sich im Formschluss mit dem Lochstein. Dadurch wird die Last in den Baustoff geleitet. Die Verwendung des Injektions-Innengewindeankers FIS E ermöglicht die oberflächenbündige Demontage des Anbauteils.

Anwendungen

Demontierbare und temporäre Befestigungen
Verankerungen mit Injektionsmörteln FIS V Plus, FIS VL oder FIS V Zero in Mauerwerk und Porenbeton

Baustoffe

Kalksandvollstein
Kalksandlochstein
Vollziegel
Vollblock aus Leichtbeton
Hochlochziegel
Hohlblock aus Leichtbeton
Mauerziegel
Porenbetonblöcke

Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung. Weitere Dokumente finden Sie im Download Center.

Zulassungen

ETA-15/0263
ETA-10/0383
ETA-20/0729
DoP No. 0195
DoP No. 0189
DoP No. 0381

Funktionsweise / Montage

Je nach Anwendung ist die Verwendung von Injektionsmörtel FIS V Plus oder FIS VL möglich.
FIS E ist für die Vorsteckmontage geeignet.
Der Mörtel verklebt das Befestigungselement vollflächig mit der Bohrlochwand und dichtet das Bohrloch ab.
Das Setzen des Befestigungselementes erfolgt von Hand durch leichtes Eindrehen bis zum Bohrlochgrund.

Montage Innengewindeanker FIS E in Mauerwerk und Vollbaustoffen

1 / 7

Montage Innengewindeanker FIS E in Lochbaustoff

1 / 7

ETA-Zulassung
Bohrernenndurchmesser( d₀ )	14 mm
Bohrernenndurchmesser in zylindrischem Bohrloch	14 mm
Länge( l )	85 mm
Gewinde( M )	M6
Innengewinde( M )	M6
Min. Bohrlochtiefe( h₁ )	95 mm
Min. Verankerungstiefe( h_ef )	85 mm
Min. Verankerungstiefe in zylindrischem Bohrloch( h_ef )	85 mm
Min. Verankerungstiefe in hinterschnittenem Bohrloch( h_ef )	85 mm
Min. Einschraubtiefe( l_E,min )	6 mm
Max. Einschraubtiefe( l_E,max )	60 mm
Material	Galvanisch verzinkter Stahl
Anwendungsbedingungen	Brandschutz-Klassifizierung, Innenbereich, vorwiegend ruhende Lasten
Baustoff	Lochsteinmauerwerk, Porenbetonblocksteine und bewehrte Porenbetonplatten ACC, Vollsteinmauerwerk
Prüfzeichen / Zulassungen	ETA - Europäisch Technische Bewertung
Ausführung	Mit Innengewinde
Zur Verwendung mit Injektionsmörtel	FIS V Plus, FIS VL, FIS V Zero
Passend zu	FIS H 16 x 85 K
Produkttyp	Injektions-Innengewindeanker
Passende Injektionsankerhülse	FIS H 16 x 85 K
Verpackungsvariante	Faltschachtel
Profi / DIY	Profi
Menge	10 Stück
GTIN (EAN-Code)	4006209436318

ETA - Europäische Technische Bewertung

pdf, ETA-15/0263

Europäische Technische Bewertung für fischer Injektionssystem FIS VL zur Verankerung im Mauerwerk - Metall-Injektionsdübel zur Verankerung im Mauerwerk

Erstellt am 07.07.2020

DOP - Declaration of Performance

pdf, DoP No. 0195

Leistungserklärung für fischer Injektionssystem FIS VL (Injektionsdübel für den Einsatz in Mauerwerk)

Erstellt am 04.08.2020

ETA - Europäische Technische Bewertung

pdf, ETA-10/0383

Europäische Technische Bewertung für fischer Injektionssystem FIS V zur Verankerung im Mauerwerk - Metall-Injektionsdübel zur Verankerung im Mauerwerk

Erstellt am 07.07.2020

DOP - Declaration of Performance

pdf, DoP No. 0189

Leistungserklärung für fischer Injektionssystem FIS V (Injektionsdübel für den Einsatz in Mauerwerk)

Erstellt am 21.07.2019

ETA - Europäische Technische Bewertung

pdf, ETA-20/0729

Europäische Technische Bewertung für fischer Injektionssystem FIS V Plus für Mauerwerk - Metall-Injektionsdübel zur Verankerung im Mauerwerk

Erstellt am 03.02.2025

DOP - Declaration of Performance

pdf, DoP No. 0381

Leistungserklärung für fischer Injektionssystem FIS V Plus (Injektionsdübel für den Einsatz in Mauerwerk)

Erstellt am 17.02.2025
